Опис

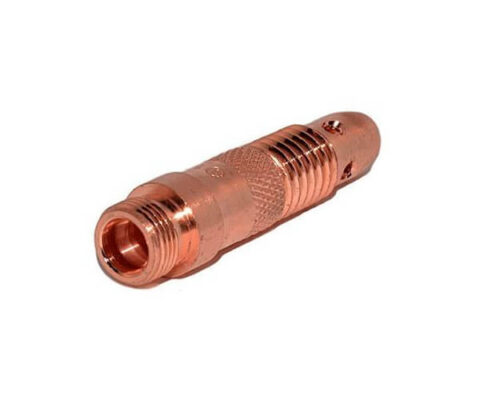

Корпус цанги до пальників ABITIG® 17, 18, 26
Для вольфрамових електродів 0,5 - 4,0 мм
Корпус цанги стандартної версії WE – D 0,5 – 4,0 мм
Корпус цанг виготовлений компанією ABICOR BINZEL (Німеччина).
В інших виробників корпус цанги може мати іншу назву, наприклад: утримувач цанги, цанговий затискач, затискна гайка, clamping nut тощо.
Корпуси цанг стандартної версії для вольфрамових електродів діаметром 0,5 - 4,0 мм використовуються при комплектації наступних аргонодугових WIG/TIG пальників ABICOR BINZEL®:
- ABITIG® GRIP 17
- ABITIG® 17
- СТО 17В
- SRT 17FXV
- ABITIG® GRIP 18
- ABITIG® 18
- ABITIG® GRIP 26
- ABITIG® 26
- СТО 26В
- SRT 26FXV
Корпус цанги стандартної моделі призначений для забезпечення надійного закріплення вольфрамового електрода в розрізній цангі за рахунок обтиснення типу «конус-конус», якісної передачі зварювального струму (напруги) від головки пальника до зварювального електроду вольфрамового діаметром від 0,5 мм до 4,0 мм. Корпус цанги виконує роль розподільника інертного газу в порожнині керамічного сопла.
Корпус цанги - одна з важливих змінних деталей фронтальної частини пальників для електродугового зварювання вольфрамовим електродом, що не плавиться, в середовищі інертних газів - TIG (Tungsten-Inert-Gas), тобто. пальників для аргонодугового зварювання. Від конструкції та якості корпусу цанги залежить ряд зварювальних параметрів, які суттєво впливають на якість зварювання, характер, величину та тривалість струмового навантаження.
Основні параметри корпусів цанг до пальників ABITIG® 17, 18, 26:
- Довжина - 47,0 мм
- Різьблення приєднання до головки пальника - 3/8″-32 (UNEF Thread ANSI B1.1)
- Діаметр вольфрамового електрода (WE) - 0.5 / 1.0 / 1.2 / 1.6 / 2.0 / 2.4 / 3.2 / 4.0
- Матеріал виготовлення – високоякісний мідний сплав.
Зроблено в НІМЕЧЧИНИ
Доступно п'ять типорозмірів стандартних корпусів цанг для пальників ABITIG® 17, 18, 26.
Для замовлення використовуйте ідентифікаційні номери:
Номер для замовлення |
Найменування |
Примітка |
|---|---|---|
701.0190 |
Корпус цанги WE - D 0,5-1,2 мм |
стандартна версія, для цанг L=50мм |
701.0191 |
Корпус цанги WE - D 1,6 мм |
|
701.0196 |
Корпус цанги WE - D 2,0-2,4 мм |
|
701.0197 |
Корпус цанги WE - D 3,2 мм |
|
701.0198 |
Корпус цанги WE - D 4,0 мм |
Важливо! Для закріплення корпусу цанги в головці пальника не слід використовувати плоскогубці та інші подібні до них інструменти, застосування яких призводить до порушення якості поверхні, збільшення ймовірності забруднення та зниження тривалості експлуатації.
