Описание
Эта серия машин применяется для радиальной резки стандартных цельнотянутых, продольно- и спиралешовных труб диаметром более 150 мм из углеродистых и высоколегированных сталей, сплавов алюминия и чугуна, с толщиной стенки до 50 мм.

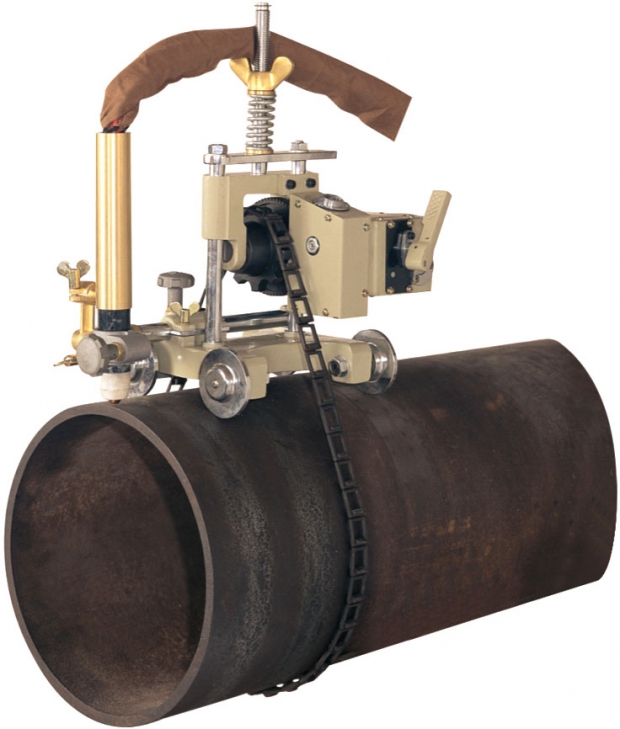

Машины с цепным электроприводом чаще всего применяются при монтаже технологических и магистральных трубопроводов для резки труб стандартного ряда типоразмеров диаметром от 159 до 1420 мм. Цепной привод обеспечивает возможность резки с высокой скоростью, а также легкую и быструю установку машины на трубу, что делает эти машины незаменимыми при работе в полевых условиях.
Машина CG2-11B разработана специально для плазменной резки труб из высоколегированных сталей, алюминия и титана, применяемых в химической и нефтяной промышленности. Ее конструкция позволяет устанавливать на раб очей каретке машинный плазменный резак и синхронизировать режим работы источника питания плазмотрона с рабочим циклом машины. То есть, при включении рабочего хода машины, плазменный резак включается автоматически. Так же происходит выключение резака при остановке каретки или завершении полного оборота вокруг трубы. Это наиболее простая и легкая машина серии CG2-11, обладающая, тем не менее наиболее широкими возможностями.
Машина CG2-11D применяется для газокислородной резки труб из углеродистых сталей. Она отличается простотой надежностью конструкции, а также достаточно высокой точностью резки при рабочей скорости до 1200 мм/мин. Машина рекомендована для использования при резке труб диаметром 200-600 мм, поскольку именно в этом диапазоне диаметров достигается ее максимальная эффективность.
Машина с комбинированным электро-ручным приводом CG2-11D/G специально разработана для использования в условиях полевого монтажа трубопроводов, когда доступ к источникам электрического питания может быть ограничен.
Машина используется для газокислородной резки труб из углеродистых сталей. Питание привода машины может осуществляться от стационарного источника (электросети, генератора) или от аккумуляторной батареи.
Также, при невозможности использовать электропривод, каретка машины может приводиться в движение вручную, с помощью червячного привода.
Универсальность привода машины, высокая скорость и точность резки, надежность и долговечность конструкции, простота монтажа и управления делают эту машину незаменимой при аварийном ремонте трубопроводов или выполнении монтажа на трубопроводной трассе.
| Наименование | CG2-11B | CG2-11D | CG2-11D/G | СG2-11G | |
|---|---|---|---|---|---|
| Напряжение питания, В | 220 | 220 | 220/36 | — | |
| Потребляемая мощность, кВА | 0,05 | 0,05 | 0,05 | — | |
| Скорость резки, м/мин | 50-2300 | 50-1150 | 50-750 | 0-450 | |
| Толщина резки, мм | 0-50 | 0-50 | 0-50 | 0-50 | |
| Диаметр обрабатываемой трубы, мм | 150-600* | 150-600* | 150-600* | 150-600* | |
| Газ | Воздух | Пропан / Ацетилен | Пропан / Ацетилен | Пропан / Ацетилен | |
| Точность позиционирования резака, мм | +/- 1,0 | +/- 1,0 | +/- 1,0 | +/- 1,0 | |
| Предельное отклонение реза, мм/м | 0,5 | 0,5 | 0,5 | 0,5 | |
| Установка угла скоса кромки реза | 0-45º | 0-45º | 0-45º | 0-45º | |
| Тип резака | Плазма | Газ | Газ | Газ | |
| Тип привода | Электро | Электро | Электро / Ручной | Ручной | |
| Масса, кг | 22,3 | 23,8 | 16,0 | 12,0 | |
| Габариты, ДхШхВ, мм | 265х420х450 | 280х280х450 | 285х420х450 | 325х325х425 |
* Указана длина стандартной цепи. Для большего диаметра труб цепь заказывается дополнительно.
