Описание
Кромкоскалывающий станок для разделки кромок листовых материалов и труб из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов под сварку.
| Характеристика | СНР-6 |
|---|---|
| Тип машины | Переносная |
| Положение обрабатываемых изделий | Горизонтальное, Вертикальное |
| Напряжение питания | 380В 50 Гц (3 ф.) |
| Потребляемая мощность | 0,5 кВт |
| Толщина кромки | 5-16 мм |
| Ширина фаски за 1 проход | 2-6 мм |
| Угол разделки | 15°-60° |
| Минимальный радиус закругления кромки | 100 мм |
| Скорость вращения фрезы | 60 об/мин |
| Максимальная скорость линейного перемещения | 3,1 м/мин |
| Минимальная протяженность кромки | 60 мм |
| Охлаждение фрезы | Воздух |
| Габаритные размеры (ДхШхВ) | 460х400х620 мм |
| Масса (рабочая) | 23 кг |
Машина СНР-6 представляет собой портативную самоходную установку, которая при работе крепятся непосредственно на обрабатываемой детали. После установки такой машины на кромку, производится ее крепление зажимом четырех опорных роликов, расположенных внизу рабочего узла машины перед фрезой. Контроль положения машины на кромке осуществляется с помощью роликового упора. После запуска машины первая (ведущая) пара опорных роликов приводит ее в движение вдоль кромки. Эти машины могут выполнять обработку кромок как при горизонтальном расположении листа, так и при его вертикальном положении.
Кромкоскалывающий станок для разделки кромок листовых материалов и труб из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов под сварку.

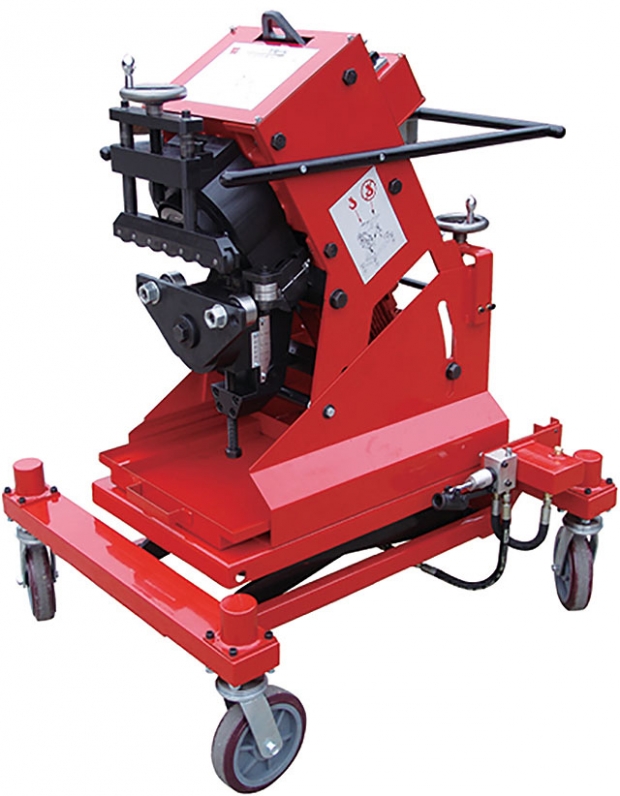

Машины СНР-12 выполнены в виде тележек, с установленным на них фрезерным узлом. Эти машины также перемещаются вдоль кромок самостоятельно, за счет усилия приводных роликов. Такие машины применяются для обработки кромок металла толщиной от 6 до 40 мм и работают только в горизонтальном положении.
Скорость движения машины регулируется автоматически с учетом нагрузки на фрезу. Остановка машины после завершения работы производится вручную.
Кромкоскалывающий станок СНР 12G предназначен для разделки кромок листовых материалов и труб из углеродистой и нержавеющей сталей, а также из алюминия и его сплавов под сварку. Агрегат может применяться как для обработки кромки под сварку на деталях малой и средней величины, подаваемых вручную в стационарном варианте, так и для обработки кромки под сварку на деталях крупных размеров, расположенных на рабочем столе в мобильном варианте. Конструкция агрегата обеспечивает механическую подачу материала в стационарном и перемещение машины вдоль заготовки в мобильном вариантах, возможность экстренного отключения систем, а также предохраняет электрические цепи от перегрузок.
Особенности
Станок позволяет выполнить скос 2,6 м/мин.
Позволяет получить сварочные швы глубиной 12 мм в плитах до 30 мм толщиной и прочностью 40 кг/мм².
Машины СНР-17 и СНР-28 выполнены в виде тележек, с установленным на них фрезерным узлом. Эти машины также перемещаются вдоль кромок самостоятельно, за счет усилия приводных роликов. Такие машины применяются для обработки кромок металла толщиной от 30 до 50 мм и работают только в горизонтальном положении.
Скорость движения машины регулируется автоматически с учетом нагрузки на фрезу. Остановка машины после завершения работы производится вручную.
