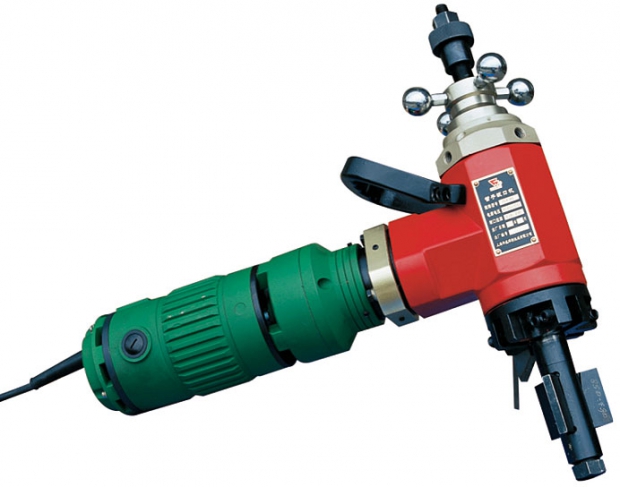

Кромкофрезерные машины с электроприводом для торцевания и снятия фасок труб

Name: Кромкофрезерные машины с электроприводом для торцевания и снятия фасок труб
SKU: c911241d0029
Availability: InStock

₴2 321 689.32

Под заказ

Диаметр

Очистить

Артикул: c911241d0029 Категория: Оборудование для обработки кромки и торцевания труб HUAWEI

Описание

Процесс обработки кромки (снятия фаски или торцевания) осуществляется следующим образом: монтажный узел машины вставляется внутрь трубы до упора. Вращением вала монтажного узла (3) происходит разведение кулачков (8), при этом машина закрепляется на торце трубы, центрируется и выравнивается. После включения двигателя (16), суппорт (6) с установленными в нем резцами (11), приводится во вращение. Подача суппорта для выполнения резки осуществляется вращением рукоятки (4). После окончания обработки кромки, кулачки (8) сводятся и машина снимается с торца трубы. После выравнивания кромки, оператор разводит резцы, выключает аппарат и снимает его с трубы.
Для торцевания кромки в резцедержатели зажимаются торцовочные резцы (00) Для снятия фаски (наружной или внутренней) необходимо установить фасонные резцы с требуемым углом. Фаску можно снять полностью или оставить необходимое притупление. Для получения фаски с притуплением в противоположные резцедержатели вставляются один фасонный резец, и один торцовочный резец.
ВЫБОР И УСТАНОВКА МОНТАЖНЫХ КУЛАЧКОВ

Каждая модель машин серии ISY может применяться для обработки труб с различным внутренним диаметром, в пределах определенного для каждой модели диапазона диаметров. Для более надежного крепления машин на трубах с различным внутренним диаметром, в их конструкции предусмотрена возможность установки монтажных кулачков, соответствующих типоразмеру обрабатываемой трубы. Каждая машина комплектуется набором комплектов кулачков для диаметров труб, на обработку которых рассчитана машина. Выбор размера кулачков производится в соответствии с внутренним диаметром трубы, по таблице, указанной в инструкции по эксплуатации.

Для установки и замены кулачков необходимо выполнить следующие операции: см. картинки выше

ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ
1. Вставить монтажный блок внутрь трубы до упора
2. Вращением рукоятки привода развести кулачки, зафиксировать машину на конце трубы.
3. Вращением рукоятки подачи суппорта подвести резец к торцу трубы.
4. Включить вращение суппорта
5. Выполнить снятие фаски или торцевание. Подача суппорта осуществляется вручную, с помощью рукоятки подачи.
6. После окончания обработки:
— отвести суппорт от торца трубы
— выключить вращение суппорта
— освободить машину от фиксации (свести кулачки монтажного блока)
— снять машину с торца трубы.

ISY-28, ISY-80

1. Привод монтажного блока

2. Рукоятка привода монтажного блока

3. Главный вал

4. Рукоятка подачи суппорта

5. Корпус машины

6. Суппорт с резцедержателями

7. Кулачок монтажного узла.

8. Упорная гайка монтажного узла

9. Винт фиксации монтажного узла

10. Рукоятка для переноски

11. Резец

12. Планетарный редуктор

13. Редуктор двигателя

14. Электродвигатель

15. Гнездо щетки двигателя

16. Выключатель

17. Кабель питания

1. Привод монтажного блока

2. Рукоятка привода монтажного блока

3. Главный вал

4. Рукоятка ручной подачи суппорта

5. Передняя ручка для переноски

6. Корпус машины

7. Суппорт с резцедержателями

8. Резец

9. Сменный кулачок монтажного блока (устанавливается в соответствии с типоразмером трубы)

10. Упорная гайка монтажного блока

11. Винт фиксации монтажного узла

12. Планетарный редуктор

13. Редуктор двигателя

14. Электродвигатель

15. Гнездо щетки двигателя

16. Выключатель

17. Кабель питания

ВЫБОР И УСТАНОВКА МОНТАЖНЫХ КУЛАЧКОВ

Для установки и замены кулачков необходимо выполнить следующие операции:


Снять фиксирующий винт монтажного блока	Снять упорную гайку	Извлечь кулачки из гнезд

Вставить кулачки нужного типоразмера	Установить упорную гайку	Установить фиксирующий винт	Проверить надежность крепления и ход кулачков

ИСПОЛЬЗОВАНИЕ РЕЗЦОВ
Типы резцов, применяемых в машинах ISY:

Внешний вид	Наименование	Артикул	Назначение
	Торцовочный резец	22-0	Выравнивание торца трубы, снятие притуплений фаски
	Фасонный резец 30°	22-30	Снятие внешней фаски под сварку
	Фасонный резец 37°	22-37	Снятие внешней фаски под резьбу

Детали

Диаметр	ISY 150, ISY 250, ISY 80, ISY-28, ISY-351, ISY-630
Регулировка	плавная
