Описание

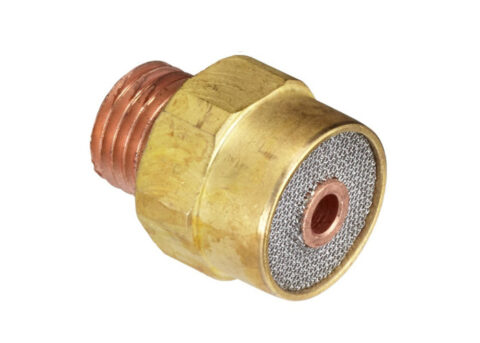

Корпус цанги со стандартной газовой линзой для цанг под электроды 0,5 ― 3,2 мм
Для горелок серии ABITIG 9, 20
Корпус цанги стандартной версии c газовой линзой WE ― D 0,5 ― 3,2 мм
Корпус цанги с газовой линзой (диффузором) стандартной серии применяется для комплектации следующих аргонодуговых ― TIG горелок ABICOR BINZEL® (Германия):
- ABITIG® GRIP 9
- ABITIG® GRIP 9 Little
- ABITIG® 9
- ABITIG® 9V
- SRT 9V
- ABITIG® GRIP 20
- ABITIG® 20
- SRT 20
Корпус цанги с газовой линзой предназначен прежде всего для создания рассеянного, близкого к ламинарному потока инертного газа с равномерным истечением его по всей площади отверстия керамического сопла. Рассеянный поток позволяет с низкой скоростью, экономно, без «подхватывания» атмосферного воздуха и «раздувания» расплавленного металла максимально эффективно покрывать зону сварки, обеспечивая идеальную защиту. Это особенно важно при высоких требованиях к качеству сварки, а также при сварке алюминия и титана. Кроме того, при сварке нержавеющих сталей применение газовой линзы заметно уменьшает зону выраженных цветов побежалости. Улучшенная газовая защита позволяет использовать больший вылет вольфрамового электрода, что в свою очередь улучшает обзор зоны сварки.
В тоже время корпус цанги с газовой линзой выполняет стандартные функции: обеспечение надежного закрепления вольфрамового электрода в разрезной цанге за счет обжатия типа «конус-конус», улучшенную передачу сварочного тока (напряжения) от головки горелки к сварочному вольфрамовому электроду диаметром от 0,5 мм до 3,2 мм.
Корпус цанги с газовой линзой — одна из важных сменных деталей фронтальной части горелок для электродуговой сварки неплавящимся вольфрамовым электродом в среде инертных газов -TIG (Tungsten-Inert-Gas), т.е. горелок для аргонодуговой сварки. От конструкции корпуса цанги зависит ряд сварочных параметров, которые существенно влияют на качество сварки, характер, величину и продолжительность токовой нагрузки.
Основные параметры корпуса цанги с газовой линзой для горелок ABITIG® 9, 20:
- Длина — 22 мм
- Резьба присоединения к головке горелки — 5/16″-24 (UNF Thread ANSI B1.1)
- Диаметр вольфрамового электрода (WE) — 0.5 / 1.0 / 1.2 / 1.6 / 2.0 / 2.4 / 3.2
- Применяемые материалы:
― корпус — латунь,
― рассеиватель — нержавеющая сетка,
― корпус цанги — медь
Made in GERMANY
Доступны шесть типоразмеров стандартных корпусов цанг с диффузором для вольфрамовых электродов диаметром 0,5-3,2 мм.
Для заказа используйте идентификационные номера:
Номер для заказа |
Наименование |
Примечание |
|---|---|---|
701.0301 |
Корпус цанги WE ― D 0,5-1,0 мм |
с газовой линзой (с диффузором) стандартной версии, для цанг L=25 мм |
701.0313 |
Корпус цанги WE ― D 1,2 мм |
|
701.0307 |
Корпус цанги WE ― D 1,6 мм |
|
701.0315 |
Корпус цанги WE ― D 2,0 мм |
|
701.0309 |
Корпус цанги WE ― D 2,4 мм |
|
701.0311 |
Корпус цанги WE ― D 3,2 мм |
Важно! Для закрепления корпуса цанги с газовой линзой в головке горелки не следует использовать плоскогубцы и другие им подобные инструменты, применение которых приводит к нарушению качества поверхности, увеличению вероятности загрязнения и снижению продолжительности эксплуатации.
