Описание
Полуавтоматический сварочный комплекс HK-100S (в модели HK-100SЕ изменяемый угол наклона осциллятора) предназначен для сварки горизонтальных швов на вертикальной плоскости, вертикальных и кольцевых неповоротных стыков крупногабаритных металлоконструкций. Применяется для сварки поясных и вертикальных стыков при монтаже резервуаров, сварке неповоротных стыков трубопроводов диаметром более 750 мм, сварке листов обшивки корабельных корпусов, монтаже сосудов и емкостей в химической, пищевой, цементной промышленности.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Основой комплекса HK-100S является самоходная каретка, перемещающаяся по гибкому рельсу с креплением на магнитных или вакуумных опорах. Сварка осуществляется с помощью горелки сварочного полуавтомата, которая закрепляется в кронштейне каретки. Перемещение горелки осуществляется вместе с кареткой. При необходимости, колебания горелки в поперечной плоскости осуществляются с помощью осциллятора.

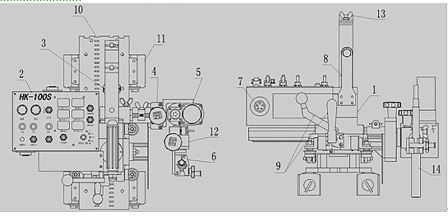

1.Основной корпус, на котором установлены двигатель, планетарный редуктор, зубчатый привод; 2. Блок управления. 3. Устройство позиционирования горелки; 4. Направляющие позиционирования горелки; 5. Узел установки угла наклона горелки; 6. Кронштейн для крепления горелки; 7. Разъем подключения питания и обратной связи со сварочным оборудованием; 8. Ручка для переноски каретки; 9. Рукоятка фиксатора каретки на направляющей; 10. Направляющий рельс; 11. Магнит удержания направляющего рельса. 12. Осциллятор горелки; 13. Кронштейн крепления кабелей; 14. Сварочная горелка.
Привод перемещения каретки по рельсу представлен в виде системы асинхронного двигателя постоянного тока, соединенного через червячный редуктор с приводными зубчатыми роликами. Ролики входят в зацепление с выемками на поверхности направляющего рельса и, при их вращении, обеспечивают плавное и равномерное движение каретки вдоль рельса вперед и назад.
Параметры сварки и перемещения каретки регулируются с помощью системы управления, представленной в виде блока управления установленного на корпусе каретки. Система управления позволяет регулировать следующие параметры:
— направление и скорость перемещения каретки
— сила сварочного тока
— напряжение на дуге
— скорость подачи проволоки
— частота и амплитуда осцилляций горелки
— время задержки осцилляций горелки в крайних точках
Комплекс HK-100S имеет возможность полной или частичной синхронизации с источником питания и механизмом подачи проволоки.
Полная синхронизация каретки возможна с источниками питания, оснащенными разъемами внешнего управления 6-PIN. При полной синхронизации, интерфейс управления каретки подключается к источнику питания и механизму подачи через разъем 6-PIN. В этом случае, управление всеми параметрами сварки, включая ток, напряжение и скорость подачи проволоки, осуществляется с блока управления кареткой.
При частичной синхронизации, интерфейс управления подключается к механизму подачи проволоки через триггерный разъем 2-PIN. Такой тип синхронизации позволяет использовать каретку в комплексе со сварочными полуавтоматами, которые не оборудованы контуром подключения дистанционного управления. В случае частичной синхронизации параметры перемещения каретки и включение/выключение полуавтомата осуществляются с помощью блока управления каретки, а настройка параметров сварки – с помощью штатной системы управления полуавтомата.
Гибкий рельс, по которому перемещается каретка комплекса, крепится к одной из свариваемых деталей с помощью мощных биполярных магнитов, либо, при необходимости сварки немагнитных сталей и сплавов – с помощью вакуумных присосок. Он может располагаться как горизонтально, при сварке продольных или поясных швов, так и вертикально, для сварки вертикальных соединений. Также, рельс можно установить по окружности трубы, при выполнении сварки неповоротных стыков.
РЕКОМЕНДУЕМЫЕ ПАРАМЕТРЫ СВАРКИ
Параметры сварки
Диаметр сварочной проволоки (d)
Ø1.2мм
Ø1.4мм
Ø1.6мм
Ток сварки A
В нижнем положении
120-300
150-380
180-430
в вертикальном положении
120-280
150-320
180-380
В горизонтальном положении
120-280
150-300
180-330
Напряжение U
1.U14+0.051
2. До 300A U=0.041+16±1.50
3.Свыше 300A U=0.041+20±2.0
Расстояние от среза горелки до кромки шва H
1.менее 200:=1015мм
2.200350A H1520мм
3.350500A H2025мм
Вылет проволоки L
Около 10 диаметров проволоки L=10d
Полуавтоматический сварочный комплекс HK-100S предназначен для сварки горизонтальных швов на вертикальной плоскости, вертикальных и кольцевых неповоротных стыков крупногабаритных металлоконструкций. Применяется для сварки поясных и вертикальных стыков при монтаже резервуаров, сварке неповоротных стыков трубопроводов диаметром более 750 мм, сварке листов обшивки корабельных корпусов, монтаже сосудов и емкостей в химической, пищевой, цементной промышленности.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ
Основой комплекса HK-100S является самоходная каретка, перемещающаяся по гибкому рельсу с креплением на магнитных или вакуумных опорах. Сварка осуществляется с помощью горелки сварочного полуавтомата, которая закрепляется в кронштейне каретки. Перемещение горелки осуществляется вместе с кареткой. При необходимости, колебания горелки в поперечной плоскости осуществляются с помощью осциллятора.
| Параметр | значение |
|---|---|
| Напряжение питания, В | 24DC |
| Напряжение питания осциллятора, В | 24DC |
| Мощность привода, кВт | 0,2 |
| Скорость линейного перемещения, мм/мин | 50-1250 |
| Диапазон установки сварочной горелки: По вертикали
По горизонтали Угол наклона поперек шва Угол наклона вдоль шва |
+40 мм… — 40 мм+120 мм…-120 мм
+600…-600 00…+100 |
| Диапазон настройки параметровНаправление перемещения
Частота осцилляций Время задержки в крайних точках Амплитуда осцилляций Скорость линейного перемещения |
Вперед/назад0-100
0-25 с 00-150 50-1250 мм/мин |
| Масса каретки (без горелки), кг | 8,4 кг |
| Габаритные размеры, мм (ДхШхВ) | 430х280х290 |
